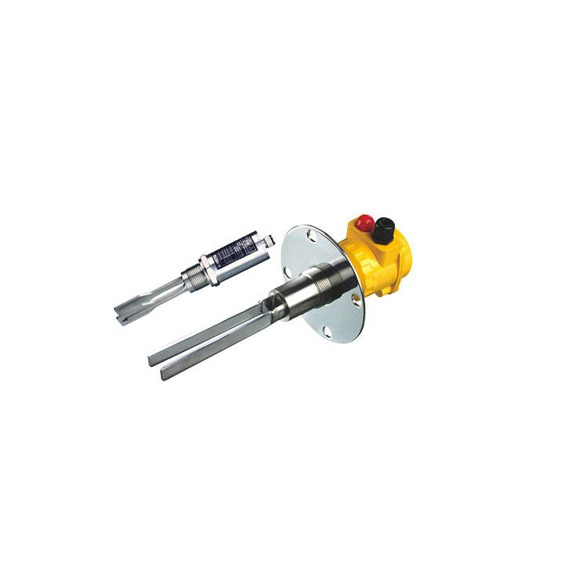

音叉式物位開關是一種通用型的物位限位開關。音叉由壓電晶 體激勵產生振動,當音叉被液體或固體浸沒時振動頻率發生變化, 這個頻率變化由電子線路檢測出來并輸出一個開關量。音叉式物位 限位開關不受介質電參數以及湍流、攪動、氣泡、 振動等因素的影 響,無活動部件,因此無需維護和調整,是復雜工況下物位開關的 理想選擇。
音叉料位計原理
透過壓電晶片驅動音叉棒,并且由另外一壓電晶片接受振動訊 號,使振動訊號得以循環,并且使感應棒產生共振。當物料與感應 棒接觸時,振動訊號逐漸變小,直到停止共振時,控制電路會輸出電氣接點信號。

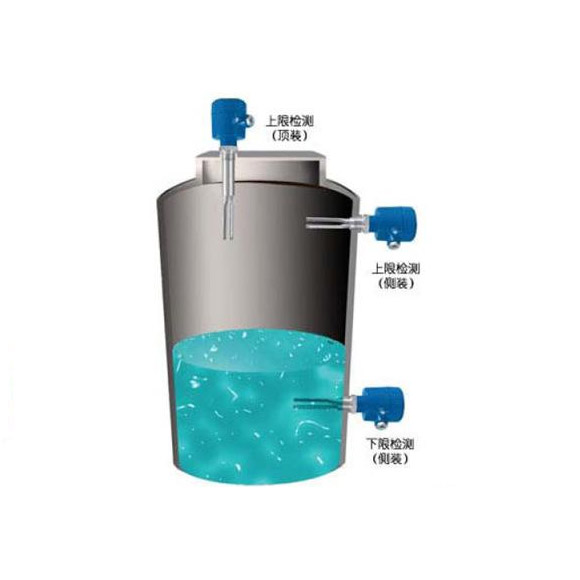

應用范圍
適用于較輕的、干燥的、小顆粒狀或粉狀的物料,應用于危險區域(粉塵及氣體防爆認證),通用供電,多種輸出方式,具有較高的抗機械沖擊性。
技術規格
供電電壓: AC 220V/DC 24V
工作溫度: 叉體 -40~150℃
工作壓力:小于2Mpa
介質密度:最低 0.7g/cm3
